Тогда какая часть тебе странна? Вот тот BIOS, с которого был снят dump. Может, это не тот, который ты дизассемблировал?XVilka wrote:CMOS обрабатывается единообразно везде.
eBox-3300MX (Vortex86MX): Hardware information + testing
-
- Attachments
-
-
3300MX-H_A52.7z (248.73 KiB)Downloaded 358 times
-
Нижняя половина CMOS обрабатывается единообразно везде. Доступ к верхней половине зависит от чипсета: некоторые используют порты 72h/73h, некоторые - какой-нибудь конфигурационный бит, переключающий то, к какой из половин обращаются порты 70h/71h. nvramtool, судя по исходным текстам, ожидает первый вариант, но у Vortex, судя по листингу - процедура F000:9453 - реализован второй, и переключение осуществляется маской 8 в PCI-конфигурационном регистре 0C0h южного моста.
Можно попробовать снять дамп второй половины той же nvramtool, но перед снятием именем рута сказать
а после, соответственно, то же самое с echo -ne '\x20'.
Можно попробовать снять дамп второй половины той же nvramtool, но перед снятием именем рута сказать
Code: Select all
echo -ne '\x28' | dd of=/sys/bus/pci/devices/0000\:00\:07.0/config seek=$((0xC0)) conv=notrunc bs=1
Сделаем мир лучше!
как и ожидалось, питание от сети прекрасно заменяется XPal Victor, (и, наверняка, более младшими моделями). Осталось найти монитор, могущий питаться от него же (например, по USB), но картинку берущий по VGA.
Мышь мне так завести и не удалось. Пробовал сперва usb//ps/2 переходник, но оный не влазил одновременно с VGA, потому я снял с него корпус, однако, по-прежнему получил лишь задумчиво-замерший курсор (хотя подсветка мышки работала, и датчик светился). Пробовал 2 мышки, одна из которых работала через оный же переходник (только в корпусе) на Windows XP (на другом компьютере, само собой)
Мышь мне так завести и не удалось. Пробовал сперва usb//ps/2 переходник, но оный не влазил одновременно с VGA, потому я снял с него корпус, однако, по-прежнему получил лишь задумчиво-замерший курсор (хотя подсветка мышки работала, и датчик светился). Пробовал 2 мышки, одна из которых работала через оный же переходник (только в корпусе) на Windows XP (на другом компьютере, само собой)
И мы уже давно не пешки,
Мы пули, мы орлы, и решки!
Война ютит бинарный код,
Умри, или иди вперед!
Мы пули, мы орлы, и решки!
Война ютит бинарный код,
Умри, или иди вперед!
: Блин, батарейка дороже самого компьютераGluk wrote:как и ожидалось, питание от сети прекрасно заменяется XPal Victor, (и, наверняка, более младшими моделями). Осталось найти монитор, могущий питаться от него же (например, по USB), но картинку берущий по VGA.
А зачем роботу монитор? Есть мониторы с питанием на 12V DC, но не понял, для какой цели его использовать...
Я же сказал - только с переходником работать не будет, потому что PS/2 порт на eBox-3300MX - это смежный клавиатурно-мышиный порт, не такой точно, как на твоём обычном компьютере. Тебе нужен, кроме переходника, ещё и Y-Splitter для PS/2.Gluk wrote:Мышь мне так завести и не удалось. Пробовал сперва usb//ps/2 переходник, но оный не влазил одновременно с VGA, потому я снял с него корпус, однако, по-прежнему получил лишь задумчиво-замерший курсор (хотя подсветка мышки работала, и датчик светился). Пробовал 2 мышки, одна из которых работала через оный же переходник (только в корпусе) на Windows XP (на другом компьютере, само собой)
yogev_ezra: "А зачем роботу монитор?" - ни зачем. Он мне, для разработки и отладки =)
а про мышь я, стало быть, неправильно понял с первого раза. Теперь, похоже, правильно)
а про мышь я, стало быть, неправильно понял с первого раза. Теперь, похоже, правильно)
И мы уже давно не пешки,
Мы пули, мы орлы, и решки!
Война ютит бинарный код,
Умри, или иди вперед!
Мы пули, мы орлы, и решки!
Война ютит бинарный код,
Умри, или иди вперед!
Это я догадался, но для разработки тебе сойдёт и 220 вольт, разве не так? Во время разработки, компьютер лежит на столе, к нему подключены все серво-моторы, клавиатура и мышка, а также монитор (обычный). Монитор и компьютер (через блок питания) воткнуты в розетки 220В. Ты сидишь за этим столом и разрабатываешьGluk wrote:yogev_ezra: "А зачем роботу монитор?" - ни зачем. Он мне, для разработки и отладки =)

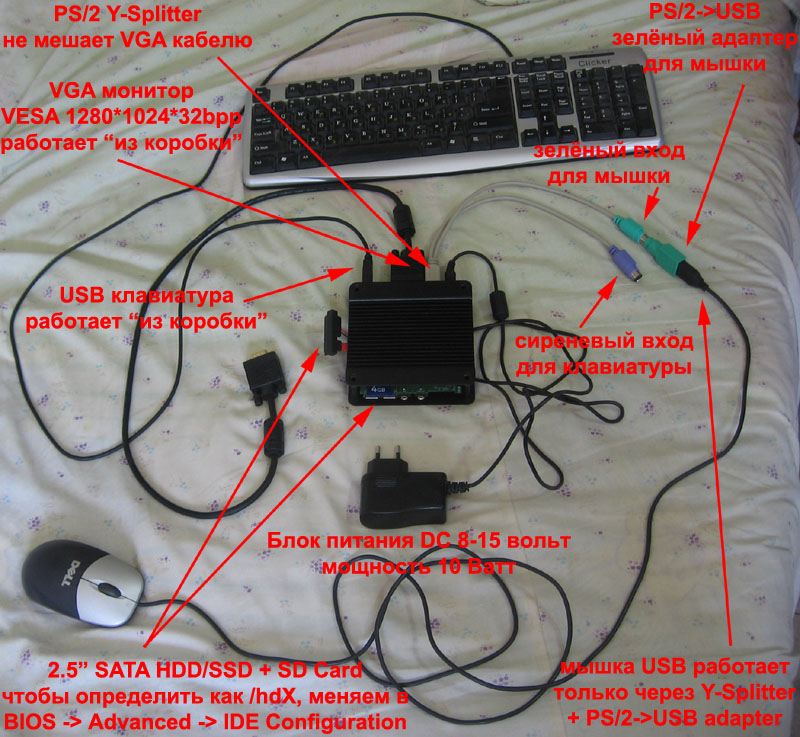

Не думал, что я так плохо обьясняю Вот тогда фото, чтобы уж точно всем было понятноGluk wrote:а про мышь я, стало быть, неправильно понял с первого раза. Теперь, похоже, правильно)
- Attachments
-
-
-
Блок питания "из коробки" не работает?
Ты будешь смеяться, но таки нет: тот блок питания, который тайваньцы поставляют с этим компьютером, очень низкого качества (они его не делают, а сами покупают в Китае), и он не проходит EMC-тест. Поэтому блоки питания я заказываю отдельно, прямо в Израиле, они гораздо лучше качеством. Тот блок питания, который ты от меня получил с eBox, был мной заказан в Израиле, а не шёл "в коробке". С ним даже сертификат был, но он на иврите, и ставлю 5 против 1 что ты думал что это просто бумажка, и выкинул егоMario wrote:Блок питания "из коробки" не работает?
Я ничего не выкидывал - все лежит вместе с коробкой на столе. Надо будет посмотреть, а то я только на CD обратил внимание.
З.Ы. Вот уж угадал так угадал - сижу чешу репу. БП не работает "из коробки".
З.Ы. Вот уж угадал так угадал - сижу чешу репу. БП не работает "из коробки".
Не ну он работает конечно, но в нарушение всех мыслимых техник безопасности. В Израиле, если ты пользуешься электроприбором, и его блок питания не сертифицирован, то если ты где-то что-то спалишь у кого-то (в гостинице, у работодателя), то вся ответственность ляжет на тебя. А если сертифицирован, то на государство, страховую компанию, а ты выходишь чистым из воды. Именно поэтому в Израиле сертификаты EMC выдаёт только государство (Институт Стандартов), но просто так, за взятку, они сертификат не дадут, они каждый прибор очень дотошно проверяют, им же не хочется нести ответственность за миллионные убытки.Mario wrote:З.Ы. Вот уж угадал так угадал - сижу чешу репу. БП не работает "из коробки".
P.S. Вот два примера тестов, который я делал на те блоки питания, которые DMP поставляет "из коробки". Как видишь, тесты нагло провалены, всего я таких тестов делал 3 (они мне давали на пробу другие блоки питания), а каждый тест, между прочим, стОит 1,000 долларов!!!
- Attachments
-
- Downloaded 327 times
- Downloaded 331 times
Вот третий тест, для разнообразия на иврите Тут даже видно, всё фотографируют, записывают, не хухры-мухры.
- Attachments
-
-
1266215242562DOC_2_9014303721_cyjp_cadcZir_eurxe.7z (503.16 KiB)Downloaded 305 times
-
Откуда ты всё это знаешь???CleverMouse wrote:Нижняя половина CMOS обрабатывается единообразно везде. Доступ к верхней половине зависит от чипсета: некоторые используют порты 72h/73h, некоторые - какой-нибудь конфигурационный бит, переключающий то, к какой из половин обращаются порты 70h/71h. nvramtool, судя по исходным текстам, ожидает первый вариант, но у Vortex, судя по листингу - процедура F000:9453 - реализован второй, и переключение осуществляется маской 8 в PCI-конфигурационном регистре 0C0h южного моста.
У меня такое впечатление, что CleverMouse, если захочет, может сама написать КолибриОС с нуля за месяц, а пока она просто даёт нам шанс сделать это
Ну я запустил эти команды, не знаю, сработали ли они как надо, но вот результат до запуска команды:
Code: Select all
0000 | 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 | ................
0010 | 00 03 00 80 0e 80 02 ff ff 00 00 d8 1e 10 00 00 | ................
0020 | 3f 00 00 00 00 00 00 00 00 40 47 47 47 07 05 72 | ?........@GGG..r
0030 | ff ff 20 85 00 ff 01 00 00 00 00 00 00 00 26 11 | .. ...........&.
0040 | ff 3f 10 00 00 3f 00 00 00 00 00 00 00 00 00 00 | .?...?..........
0050 | 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 | ................
0060 | d8 55 39 03 00 00 00 00 00 00 00 00 02 50 00 00 | .U9..........P..
0070 | 01 00 00 05 00 c2 00 00 0d 30 64 65 87 16 a9 0b | .........0de....
0080 | ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff | ................
0090 | ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff | ................
00a0 | ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff | ................
00b0 | ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff | ................
00c0 | ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff | ................
00d0 | ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff | ................
00e0 | ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff | ................
00f0 | ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff | ................
Code: Select all
0000 | 00 00 00 00 00 00 00 00 00 00 00 00 00 00 24 1d | ..............$.
0010 | 07 20 03 20 00 0d 00 00 00 00 1c 00 00 ff ff ff | . . ............
0020 | ff ff 11 01 11 01 86 80 db 24 00 ff f0 ff ff fe | .........$......
0030 | ff ff f0 21 43 65 87 a9 6b 17 06 66 76 56 d6 d6 | ...!Ce..k..fvV..
0040 | b6 48 10 00 00 02 11 03 11 0b 09 89 c0 59 09 09 | .H...........Y..
0050 | c4 0b 03 2d c0 40 00 d0 3c 80 50 40 62 d5 80 3b | ...-.@..<.P@b..;
0060 | 70 89 01 00 c0 1f 00 d0 fe 00 80 03 cd a6 44 0c | p.............D.
0070 | 9b dc 02 c8 00 0e 1a e4 52 8f 20 06 02 a0 92 29 | ........R. ....)
0080 | ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff | ................
0090 | ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff | ................
00a0 | ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff | ................
00b0 | ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff | ................
00c0 | ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff | ................
00d0 | ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff | ................
00e0 | ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff | ................
00f0 | ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff | ................
Раз уж Линукс у меня всё равно был, то попробовал и superiotool, для компиляции которого понадобилось установить ещё кучу всего. Результат, как я и предполагал, отрицательный: "No Super I/O found". Лог на всякий случай прилагаю.
- Attachments
-
-
superiotool_log.txt (6.68 KiB)Downloaded 327 times
-
Да я его сам поправлю. Сегодня.
Отлично, тогда скажешь, когда скачать обновление и протестировать. И не сломай то, что уже работает (Тот способ, который nvramtool использует сегодня, должен остаться для совместимости с другими процессорами, как я понимаю?)XVilka wrote:Да я его сам поправлю. Сегодня.
под каким именем видна sd-карточка на eBox-3300MX, если я не менял ничего в настройках BIOS?
И мы уже давно не пешки,
Мы пули, мы орлы, и решки!
Война ютит бинарный код,
Умри, или иди вперед!
Мы пули, мы орлы, и решки!
Война ютит бинарный код,
Умри, или иди вперед!
